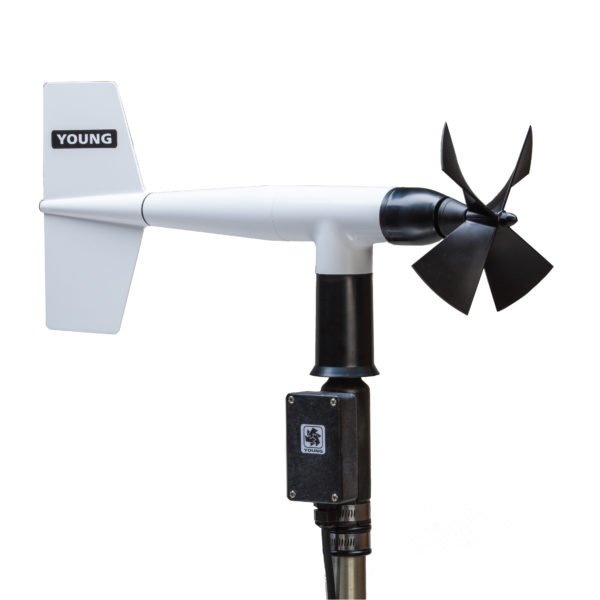

El monitor de viento es un sensor de viento de alto rendimiento. Su construcción robusta y resistente a la corrosión lo hace ideal para una amplia gama de aplicaciones de medición de viento.
El sensor de velocidad del viento es una hélice helicoidal de cuatro palas. La rotación de la hélice produce una señal de voltaje sinusoidal de CA. El sensor de dirección del viento es una veleta robusta y ligera. El ángulo de la veleta se detecta mediante un potenciómetro de precisión. Fabricado con plástico estabilizado contra los rayos UV y accesorios de acero inoxidable y aluminio anodizado, el sensor se monta en tuberías estándar de 1 pulgada. El modelo 05103V ofrece salidas calibradas de 0-5 VCC, mientras que el modelo 05103L proporciona una señal de corriente calibrada de 4-20 mA para cada canal.

Especificaciones:
Rango:
0-100 m/s (224 mph), 0-360°
Precisión:
Velocidad del viento: ±0,3 m/s (0,6 mph) o 1% de la lectura
Dirección del viento: ±3°
Temperatura de funcionamiento:
-50 a 50°C
Umbral:
Hélice: 1,0 m/s (2,2 mph)
Veleta: 1,1 m/s (2,4 mph)
Salida de señal:
Velocidad del viento: voltaje CA inducido magnéticamente, 3 pulsos por revolución.
1800 rpm (90 Hz) = 8,8 m/s (19,7 mph)
Dirección del viento: Voltaje CC de un potenciómetro de plástico conductor − resistencia 10 kΩ, linealidad 0,25 %, vida útil − 50 millones de revoluciones
Requisito de alimentación:
Excitación del potenciómetro: 15 V CC máximo
Dimensiones:
37 cm (14,6 pulg.) de alto x 55 cm (21,7 pulg.) de largo, Hélice: 18 cm (7 pulg.) de diámetro
Montaje: 34 mm (1,34 pulg.) de diámetro (tubo estándar de 1 pulgada)
Peso:
1,0 kg (2,2 lb)
Peso de envío:
2,3 kg (5 lb)
