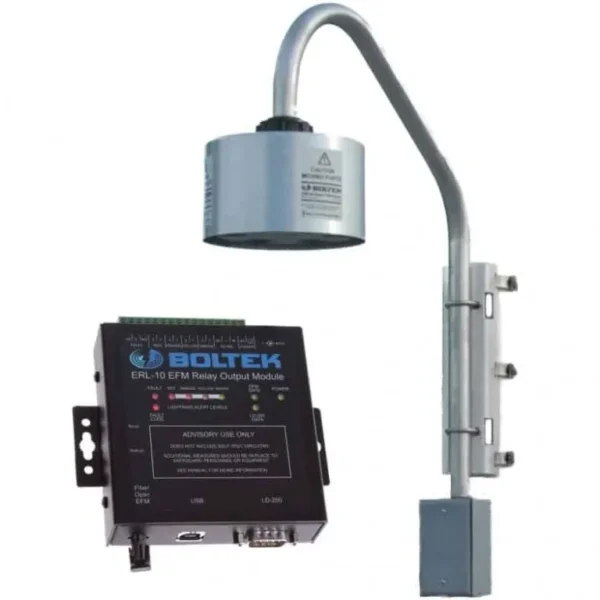

Detección de corto alcance de alta precisión con tres salidas de relé programables para nivel de alerta, diseñadas para su uso con el EFM-100. Este kit incluye el EFM-100 invertido con soporte para poste y una carcasa impermeable precableada con el ERL-10, el EFA-21 (o EPM-1), un cable de expansión de salida de relé y un zumbador de falla. También se incluye el software de visualización del monitor de estado.
Operación
El ERL-10 recibe datos del sensor de corto alcance EFM-100 Electric Field Mill (<20 millas/32 km). Monitorea constantemente la presencia de rayos y activa sus relés temporizados al detectarlos. Se pueden configurar hasta dos niveles de alarma: rojo y amarillo. El estado verde de alerta se activa cuando no se detectan rayos durante el período configurado.
Cuando el ERL-10 se enciende por primera vez, entra en modo de inspección, donde busca rayos. Tras varios minutos sin rayos (configurable, pero normalmente de 10 a 20 minutos), el sistema entra en estado de alerta máxima. La luz verde de alerta máxima del ERL-10 se ilumina y se activa la salida del relé de alerta máxima.
Monitor de estado
El software ERL-10 Status Monitor (incluido) permite visualizar el estado del sistema y los temporizadores de cuenta regresiva. Los temporizadores de cuenta regresiva indican claramente la cantidad de minutos hasta que se complete la alerta. Las activaciones de alarma se registran con marca de tiempo y en disco. Registro gráfico.
Características
• Caja precableada IP67 con cable de expansión de salida de relé y zumbador de fallo
• 1, 2 o 3 niveles de alerta (rojo, rojo/amarillo, rojo/naranja/amarillo)
• Salida de fin de alerta (verde)
• Distancias, duraciones y niveles de campo eléctrico alto de alerta totalmente configurables
• Alcance de 32 km (20 millas)
• Alerta de campo eléctrico alto disponible que advierte sobre condiciones en las que es más probable que se produzca el primer impacto
• El software Status Monitor muestra el estado de alerta actual y los minutos:segundos hasta que finalice la alerta
• Puerto USB para configuración y software Status Monitor
• Entrada de fibra óptica/salida RS485 opcional para transmitir mensajes de estado a otros equipos o a un ordenador Status Monitor remoto

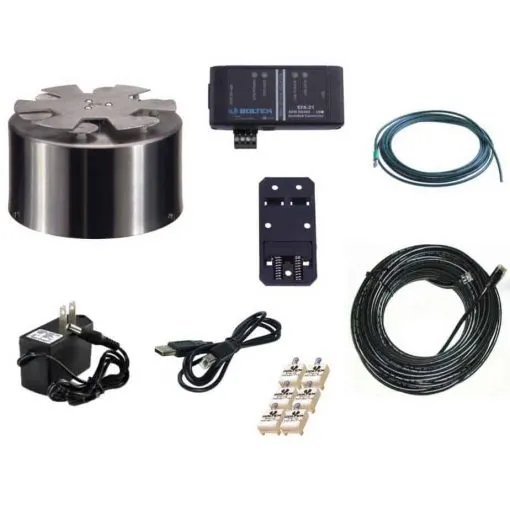

Piezas incluidas
Caja precableada:

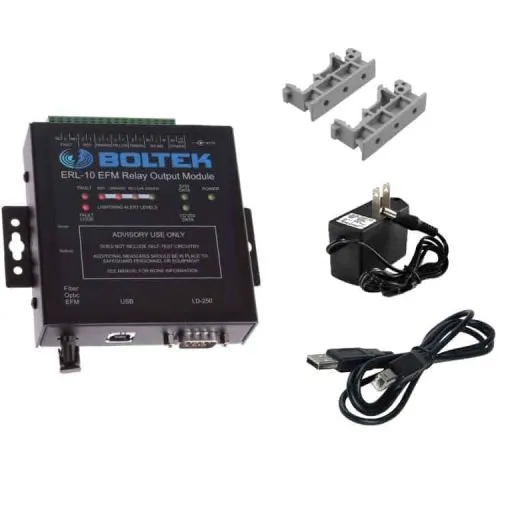

- Módulo de relé de salida ERL-10
- Módulo EFA-21 o EPM-1
- Cable de expansión de salida de relé
- Zumbador de avería
EFM-100C preensamblado:
- Detector de corto alcance EFM-100 con atenuador de 0,63X
- Mástil de montaje invertido
- Sudario
- Soporte de montaje en poste
- Caja de conexiones con conector de cable EFM-100
Cables y accesorios:
- Cable de alimentación/datos Cat6 de 30 metros (100 pies)
- 5 conectores atenuadores
- Adaptador de corriente de 12 V CC
- Cable USB (dos unidades si se utiliza EFA-21)
- Software para Windows compatible con ERL-10 y EFM-100.
- grasa de silicona
- 2 juegos de abrazaderas para soportes de montaje en poste
- Abrazadera para cables NPT de 3/4 de pulgada
Opcional:
- cable de datos de fibra óptica
- Trípode de 3 pies
