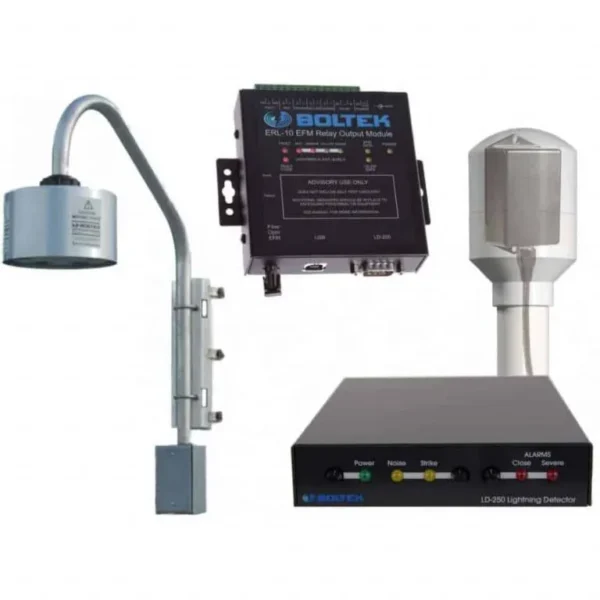

Kit de módulo de relé programable de tres alarmas diseñado para usarse con los detectores EFM-100 y LD-250 para detección de corto alcance de alta precisión, con modo de coincidencia para eliminar prácticamente todas las falsas alarmas. Este kit incluye los detectores RLO-10, EFM-100, LD-250 y el software de visualización.

Operación

El ERL-10 recibe datos del sensor de corto alcance EFM-100 (<20 millas/32 km) y del detector de rayos de largo alcance LD-250. Monitorea constantemente la presencia de rayos y activa sus relés temporizados al detectarlos. Se pueden configurar hasta tres alarmas, denominadas niveles de alerta rojo, naranja y amarillo. El estado verde de «Todo despejado» se activa cuando no se detecta ningún rayo durante el período de tiempo configurado.

Cuando el ERL-10 se enciende por primera vez, entra en modo de inspección, donde busca rayos. Tras varios minutos sin rayos (configurable, pero normalmente de 10 a 20 minutos), el sistema entra en estado de alerta máxima. La luz verde de alerta máxima del ERL-10 se ilumina y se activa la salida del relé de alerta máxima.

Modo de coincidencia

Con el modo de coincidencia activado, tanto el EFM-100 como el LD-250 deben detectar un rayo para que se active la alarma. Esto prácticamente elimina las falsas alarmas que podrían ser causadas por personas, animales, insectos, etc., cerca del sensor EFM-100. El modo de coincidencia solo es aplicable dentro del alcance del EFM-100 (0-20 millas/0-32 km).

Monitor de estado

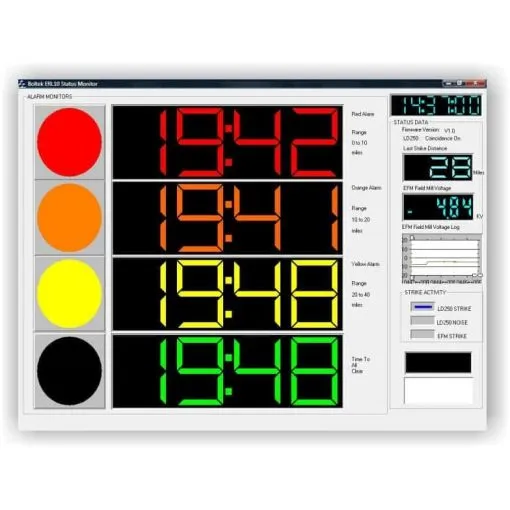

El software ERL-10 Status Monitor (incluido) permite visualizar el estado del sistema y los temporizadores de cuenta regresiva. Estos últimos indican claramente los minutos restantes hasta que se complete la alerta. Las activaciones de alarma se registran con fecha y hora en el disco duro. También se incluye un software para visualizar los archivos de registro gráficos.

Características

1, 2 o 3 niveles de alarma (Rojo, Rojo/Amarillo, Rojo/Naranja/Amarillo)
Salida despejada (verde)
Distancias de alarma, duraciones y niveles de campo eléctrico elevados totalmente configurables.
Autonomía de 20 millas / 37 km, ampliable opcionalmente a más de 50 millas / 80 km.
La alarma de alto campo eléctrico advierte sobre condiciones en las que es más probable que ocurra un primer impacto.
El modo de coincidencia prácticamente elimina las falsas alarmas.
La salida de fallo indica el estado del sistema.
El software Status Monitor muestra el estado actual de la alarma y los minutos:segundos que faltan para que se aclare todo.
Puerto USB para configuración y/o software de monitorización de estado.
Conexión de fibra óptica opcional entre el sensor y el ERL-10 para el sensor EFM-100 de montaje remoto.

Piezas incluidas

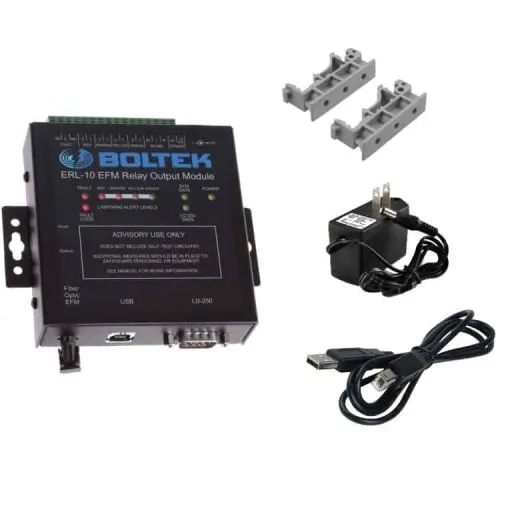

Piezas ERL-10:

Módulo de relé de salida ERL-10
Cable USB A/B
Cable RS485 (3 hilos)
Adaptador de corriente alterna de 120/220 V
2 clips para riel DIN con tornillos
Software Status Monitor para Windows

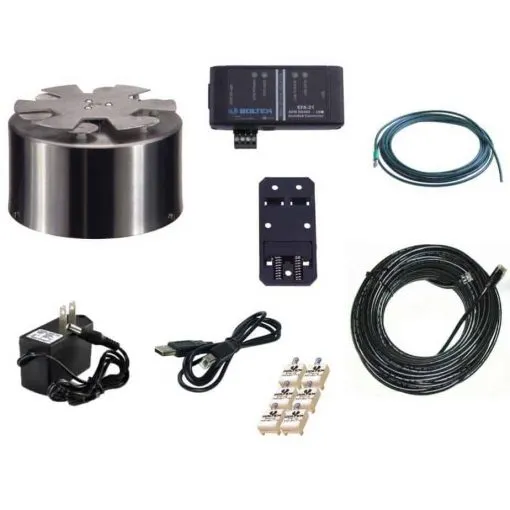

Piezas del EFM-100C:

Detector de corto alcance EFM-100
Módulo de alimentación/datos EFA-21
6 x Tapones atenuadores
Cable de alimentación/datos Cat5e de 30 metros (100 pies)
Cable USB A/B
Adaptador de corriente alterna de 120/220 V
Cable de puesta a tierra
Clip para carril DIN para EFA-21
Software de visualización EFM-100 para Windows

Piezas LD-250:

Detector de largo alcance LD-250
Antena Lightning ANT-1
Caja para antena exterior ENC-1
Cable de antena Cat5e de 30 metros (100 pies)
Adaptador de corriente alterna de 120/220 V
Cable serie DB9**
Software NexStorm Lite Display para Windows

Accesorios de montaje incluidos:

Mástil de montaje invertido*, cubierta protectora, tapa EFM-100 invertida, caja de conexiones, grasa de silicona y un soporte de montaje en poste o trípode.

El paquete de fibra óptica opcional incluye cable de fibra óptica, EFA-20 con cable USB y EFA-10 con cable serie DB9.

* Mástiles de montaje personalizados disponibles
** Divisor en Y DB9 opcional con cable DB9 adicional para visualizar el software de visualización de largo alcance junto con el ERL-10
